Pufferspeicher

Hierbei handelt es sich um einen Wärmeschichtspeicher mit den zwei Phasen Wasser und Dampf. Die Wärmeabnahme diverser Verbraucher erfolgt über der Wasserlinie im Dampfbereich. Hier wird kein Ausgleichsgefäß benötigt, da sich die Wasserlinie automatisch der temperaturabhängigen Ausdehnung anpasst. Für haustechnische Anlagen im Niedertemperaturbereich (Heizen, Warmwasser) ist eine Auslegung mit einem Speicher von 1000 Litern vorgesehen der bis auf eine Temperatur von 145° C aufgeladen werden kann. Auch Speicher in kugelförmiger Ausführung für höhere Temperaturen sind möglich (Kochen, Kühlen, Prozesswärme, Fernwärme, ...). Die Aufladung erfolgt über eine Heizpatrone mit Sattdampf aus den Kollektoranlagen. Das Kondensat wird zu den Kollektoren rückgeführt.

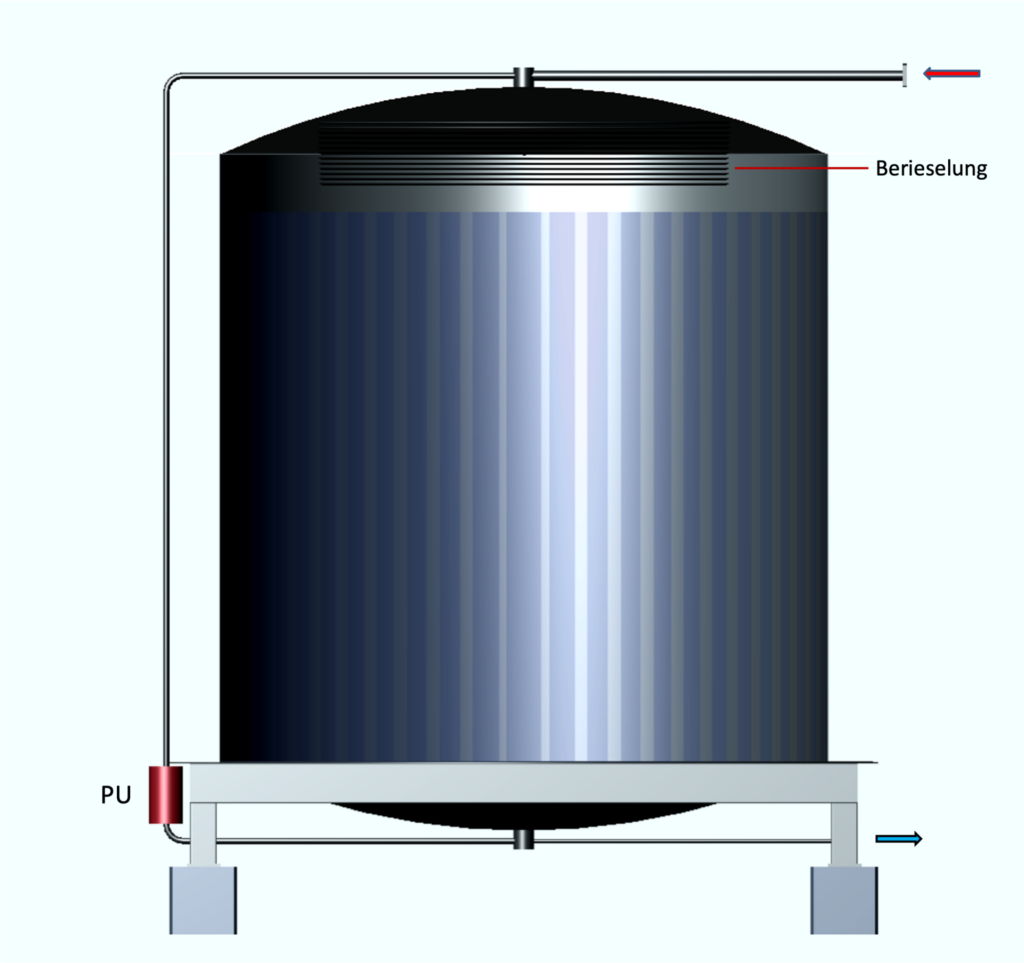

Wärmespeicher zur Stromerzeugung

Dies ist ein Zwei-Phasen-Speicher, in den Sattdampf eingebracht und entnommen werden kann. Er befindet sich in einem geschossenen Kreislauf mit den Kollektoren und der Dampfmaschine. Bei der Dampfzufuhr steigt die Temperatur und der Druck im Speicher. Bei der Dampfentnahme sinkt die Temperatur und der Druck im Speicher.

Der auslieferfertige Speicher hat ein Transportmaß von 2300 x 2300 x 2380, bei einem Gewicht von 650 kg und einem Fassungsvermögen von 4,5 m³. Mit der Energie aus diesem Speicher wird es möglich, die Niederdruckstufe der Dampfkraftanlage auch in Zeiten ohne Solarertrag (z.B. in der Nacht) zu betreiben.

Betrachtet man ein Temperaturgefälle von 35 °C (z.B. 125-90 °C), so entspricht dies einer Energie von 183 kWh. Die Endstufe des Verstromungsprozesses kann diese thermische Energie mit 13 % in Strom umwandeln. Das sind 23,7 kWh elektrisch.
